90系ノア・ヴォクシーのスピーカー交換で音質劇的向上のススメ

90系ノア・ヴォクシーのスピーカー交換のススメ クルマ情報
スタッフ
スタッフ

楽しいドライブに欠かせない音楽、純正スピーカーのままなんて勿体ない!スピーカーを交換すれば、純正スピーカーでは聴こえなかった音が聴こえるようになり、より良い音質はあなたのカーライフをもっと楽しいものに変えてくれます!

見に来てくれたということは、ミニバンという大きなボディの車内での音質に不満を抱えていますね?思い立ったら吉日、スピーカー交換しちゃいましょう!

この記事では、90系ノア・ヴォクシーに適合したスピーカーをDIYで交換するために必要な道具、必要な知識、必要な情報が得られます。

ヴォクシーにぴったりなサンシェード、こちらで紹介しています。
ヴォクシー・ノアにおすすめ最強ドラレコ対応サンシェード!

こんなあなたに役立つ内容
  • 令和4年1月以降(90系)のノア・ヴォクシー・ノアのドライバー
  • 音楽をもっと楽しみたい
  • 音質に不満がある
  • 自分でやってみたいから注意すべきことを知りたい

ヴォクシーのタイヤ、安ければいいと思って選んでいませんか?
ミニバンにオススメなミシュラン プライマシー4の魅力と安く買う方法

ヴォクシーにおすすめタイヤ!あなたに合った走行条件から選べます。
ヴォクシーのタイヤを激安で手に入れる!安さだけじゃない選び方も解説

90系ノア・ヴォクシーのおすすめスピーカー3パターン

スタッフ
スタッフ

スピーカー交換のおすすめ3パターンです。値段・必要パーツを表にして、実際に作業してみたポイントをひとことコメントで入れてます。スピーカーのスペックは、記事下の一覧表でチェックしてください。

小見出しに飛びます
形状
必要パーツ
ひとこと
ポイント
合計価格
(概算)
リーズ
ナブル
セパレート
付属ブラケット
意外と
簡単だった
14,000円
しっかり
音質
セパレート
ネットワーク
バッフル
ネットワーク
を取り付ける
場所で悩む
33,000円
こだわり
音質
セパレート
ネットワーク
高剛性バッフル
ネットワーク
を取り付ける
場所で悩む
取付後の
達成感
55,000円

リーズナブルに音質向上

スタッフ
スタッフ

せっかくスピーカー交換するので、しっかりと違いがわかるように高温が出るツイーターが別にあるセパレートタイプにしましょう!価格はおさえても、音質の違いはハッキリわかります。

フロントドア用17cmセパレートスピーカーと付属の樹脂ブラケットで、もっともリーズナブルに音質の違いを体感できます。

これだけでもかなり変わります!純正スピーカーがどれだけ音が出てなかったか、よくわかりますよ。

しっかりと音質向上を体感する

スタッフ
スタッフ

どうせスピーカー交換するならイイモノを…そして、スピーカーを支える土台であるバッフルボードにもこだわって、メリハリのある高音・低音を楽しみたい方向け。

フロントドア17cmセパレートスピーカーに、高剛性MDFのインナーバッフルでスピーカーの土台を安定させてノイズの振動を吸収することで、さらに音が安定し、低音にも耐えられるようになります。

TS-C1730SⅡには、中低音の17cmスピーカーと高音の2.9cmのツイーターへ適した周波数帯域の音を振り分ける装置(ネットワーク)がついていて、音質がガラッと変わります。

一歩踏み出してこれを選んだあなたはもう高音質の虜です。好きなアーティストの息遣いまで聴こえるかもしれません。

こだわりセットで劇的音質向上

スタッフ
スタッフ

DIYでできる最高の音質!ツイーターから出る程よい高音、ミッドから出る安定した低音とクリアな中音、この値段(約54,000円)でこの音質は感動です。

フロントドア17cmセパレートスピーカーに、飛躍的に音を安定させることができるインナーバッフルで、プロショップに頼まずとも最上級の音質を楽しむことができるセット。

目を閉じて音に耳を澄ましてください…さながら、目の前で音が鳴っているかのような、目の前で歌ってくれているかのような…そんな臨場感とありのままの音楽を楽しめます。

これを選択できたあなたは音を聴き分ける耳の持ち主ですね。一緒にデッドニングもしませんか?

高音質を追求するには、スピーカー交換だけでなく、デッドニングも重要となってきます。音は振動、スピーカーを振動の発信源とすると、スピーカー周辺を効率的にデッドニング(振動を抑制)することにより、余計な振動であるノイズが軽減されて、音質が向上します。
最高の音質のためには、デッドニングは欠かせません。
デッドニングは、エアバックのセンサーに干渉することがあるので、専門的な知識がある人に助言をもらってください。

ヴォクシー・ノア・エスクワイアのフロントドアデッドニングについて気になる人は、こちらで詳しく記事にしています。

ヴォクシーのフロントドアデッドニングに必要なもの(ノア・エスクァイア共通)

90系ノア・ヴォクシーのスピーカー交換に必要なもの

純正スピーカーから社外品へ交換するのに必要なもの
スタッフ
スタッフ

単純についているものを外して交換(トレードインといいます)するだけではなく、スピーカー本体とバッフルボードというスピーカーの土台となるものが要ります。

スピーカー交換作業に必要な主なもの

クルマのスピーカーを交換するためには、取外し、取付けをするために必要なものがあります。

スピーカー交換に必要な工具
  • 工具(内張りはがし・ドライバー・ニッパ・電工ペンチ他)
  • 養生テープ(ボディ・内装の傷防止)
  • 新品スピーカー(中古の場合は配線等が必要)
  • バッフルボード(スピーカーに付属の場合もあります。)
  • トヨタ用スピーカー端子変換ケーブル
    (純正のスピーカー端子を加工せずに使う場合は必須)
スタッフ
スタッフ

車両側のスピーカーコネクターを加工せずにスピーカーラインをとる場合は、下のコネクターが必要です。このコネクターは、丸型端子なので平型端子に加工してスピーカーと接続します。

90系ノア・ヴォクシースピーカー交換手順

スピーカー交換手順
  • 分解
    ドア付近の各パーツとネジを外してドアパネルを外す

    窓の開閉ボタンのコネクターに注意。

  • 取外し
    純正スピーカーを取り外す

    リベットを電動ドリルで取り外すか、ニッパーで捻じり取る。

  • 取付
    交換用スピーカーを取り付ける

    スピーカーの向きと取付パーツ(ブラケットなど)の位置に気を付ける。

  • 安全配慮
    配線の取り回しを綺麗にする

    ドアパネルを戻したときに干渉しないように注意する。

  • 復元
    ドアパネルを取り付ける

    ツイーターの取付位置に注意しながら、元通り復元する。

  • 確認
    音出しチェック

    エンジン始動かオーディオONでスピーカーから正常に音が出るかチェックし、もし、音が出ない場合は、3.に戻って配線を見直す。

90系ノア・ヴォクシーに適合するスピーカー

スタッフ
スタッフ

記事作成時点、90系ノア・ヴォクシーでメーカー適合確認がとれているのは、パイオニアのカロッツェリアブランドだけです。

取付可能
箇所
スピーカー価格帯
(楽天市場調べ)
該当型番
(TS-)
バッフル
(UD-)
フロント
ドア
ハイエンド
109,700円
Z900PRSK121
K521
K621
フロント
ドア
フラッグシップ
45,700円
V173SK121
K521
K621
フロント
ドア
リアドア
ハイグレード
29,850円
29,200円
C1730SⅡ
C1630SⅡ
K121
K521
K621
フロント
ドア
リアドア
リーズナブル
13,780円
13,200円
F1740SⅡ
F1640SⅡ
K121
K521
K621
90ノア・ヴォクシーに適合するスピーカー(2022年版)

詳細な適合については、カロッツェリア取付/接続/適合情報一覧をご覧ください。

  • 純正スピーカーはリベット止めです。ニッパーや電動ドリルで簡単に取り外すことは可能ですが、純正スピーカーを元通り取り付けるには別途ネジとナットが必要になります。(純正スピーカーに戻すことはないとは思いますが)
  • 車両取扱説明書には、スピーカー関連警告の文言があるため、ディーラーへ相談するか、作業は自己責任で。(具体的には、エアバッグのセンサーに干渉しなければOK。スピーカー交換だけ(トレードインと言います)であれば、問題ありません。)

バッフルボードの違い

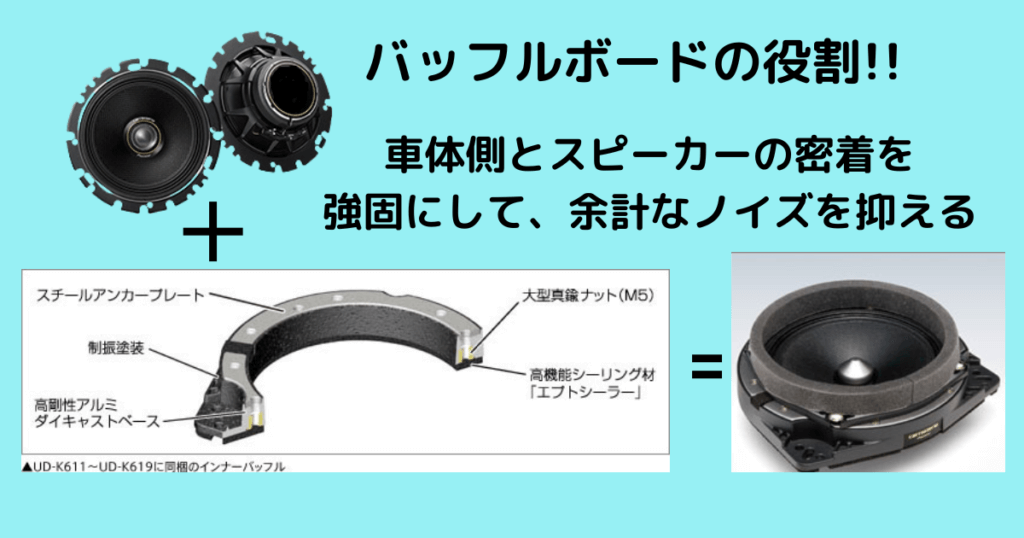

バッフルボードの役割
引用:carrozzeria
スタッフ
スタッフ

90系ノア・ヴォクシーに適合するバッフルは3種類(樹脂ブラケットを除く)あります。それぞれの違いについて、簡単に説明しますね。

スピーカーの音質向上に関すること、バッフルボードの詳しい説明となると、それだけで長文の記事ができてしますので、ここでは簡潔にわかりやすく、表で説明します。

バッフルボードは、車両のドアとスピーカーの間に取付します。
それぞれの余計な振動を抑え、音響の乱反射を軽減し、音の指向性を安定化させることで、耳に到達する音楽が上質なものになります。

素材クッション材
付属ブラケット樹脂すかすかのテープ
K121樹脂クッションテープ
K521高剛性MDF
(=木製)
ドア側ウレタン
   クッション
車内側遮音クッション
K621振動を抑制
する金属
ドア側ウレタン
   クッション
ドア側エプトシーラー
(ゴム製振動抑制材)
車内側遮音クッション

90系ノア・ヴォクシーで適合確認がとれていないスピーカー

カロッツェリアとアルパインのスピーカーはほぼ同じサイズ
スタッフ
スタッフ

実は、カロッツェリアで適合がとれていれば、別メーカーの同サイズのスピーカーであれば取付可能なことがあります。取付は、自己責任にはなりますのでご注意を!

90系ノア・ヴォクシーに適合するスピーカー品番別スペック表

スタッフ
スタッフ

スペック表はあくまで、参考程度にしましょう!この数値以外に、素材・設計・アンプによって音質は全然違います。スピーカーの音質は価格に比例しますよ!

型番TS-Z900PRSTS-V173S
形状セパレート
3ウェイ
セパレート
2ウェイ
口径17cm17cm
再生周波数
帯域(Hz)
30Hz
~90000
31Hz
~65000
瞬間最大180W180W
定格50W50W
出力音圧84デシベル90デシベル
特徴クロスオーバー
ハイパス&
ローパスフィルター
クロスオーバー
ハイパス&
ローパスフィルター
定価(税込)140,800円66,000円
ハイエンド・フラッグシップモデルスピーカースペック抜粋
型番
(TS-)
C1730SⅡC1736SⅡF1740SⅡC1730Ⅱ
形状セパレート
2ウェイ
セパレート
2ウェイ
セパレート
2ウェイ
コアキシャル
2ウェイ
口径17cm
2.9cm
17cm
4cm
17cm
2.9cm
17cm
2.9cm
再生周波数
帯域(Hz)
33Hz~
64000Hz
33Hz~
65000Hz
30Hz~
58000Hz
33Hz~
64000Hz
最大瞬間180W180W160W180W
定格50W50W35W50W
出力音圧90デシベル90デシベル91デシベル90デシベル
17センチスピーカースペック抜粋
型番
(TS-)
C1630SⅡF1640SⅡC1630Ⅱ
形状セパレート
2ウェイ
セパレート
2ウェイ
コアキシャル
2ウェイ
口径16cm
2.9cm
16cm
2.9cm
16cm
2.9cm
再生周波数
帯域(Hz)
35Hz
~64000Hz
34Hz
~58000Hz
35Hz
~64000Hz
最大瞬間160W160W160W
定格45W30W45W
出力音圧89デシベル91デシベル89デシベル
16センチスピーカースペック抜粋
