LED電球交換方法【タントH4バルブ】をDIYで簡単画像付き解説

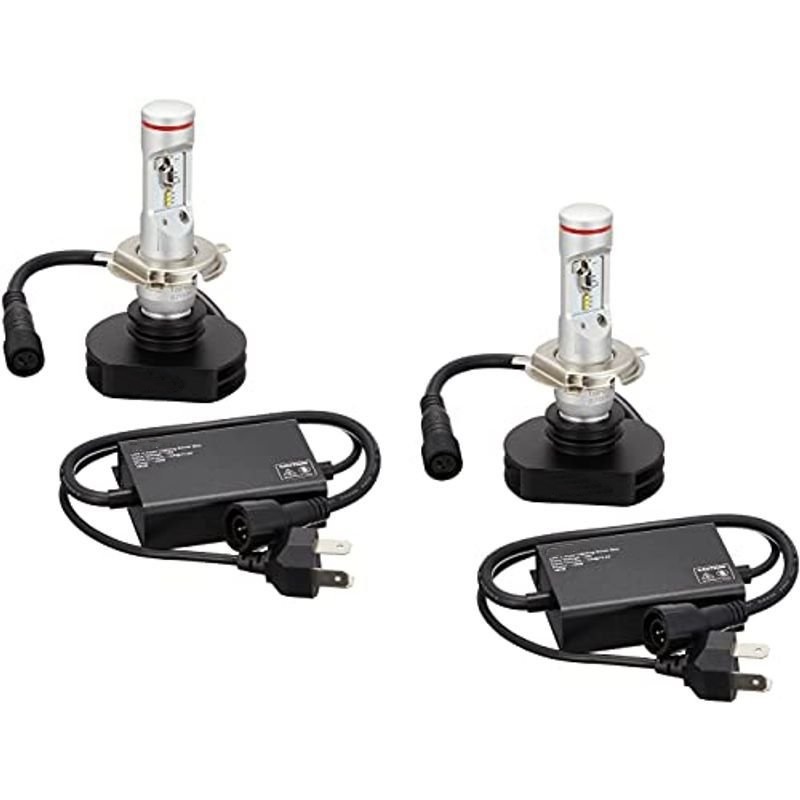

今回、交換するセット内容はこちら

フィリップス
Ｈ４ＬＥＤバルブ
バルブの後方に黒いヒートシンク
セパレートのドライバーユニット

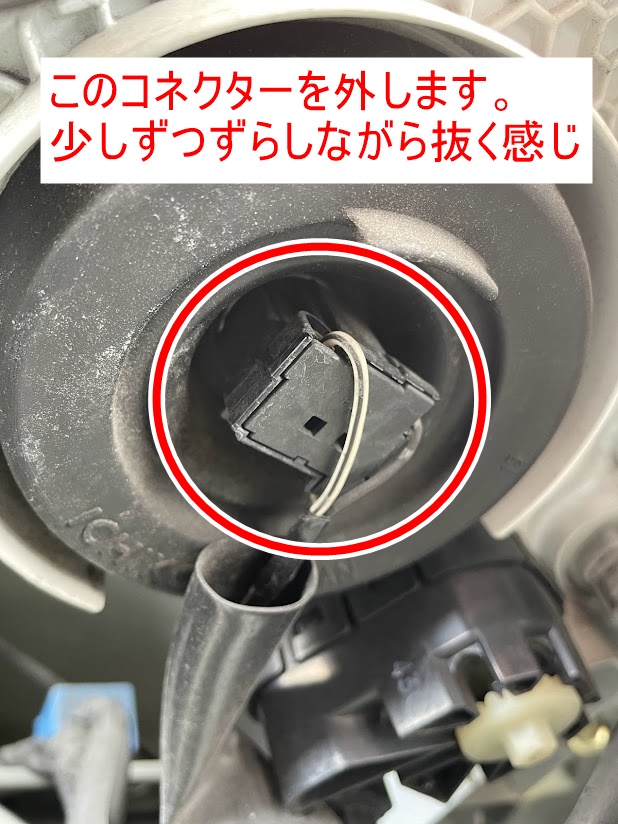

まず、電源であるコネクターを外します。

黒いコネクターはかたいので、左右にずらしながら少しずつ抜くのがコツです！
配線をひねったり引っ張ったりしないように注意です。

次に、黒い防水カバーをはずします

上の出ている部分をひっぱりながら、上と下をバランスよくひっぱると自然にとれます。

無理に引っ張り過ぎると破れることがあるので、焦らず少しずつ引くといいですよ。

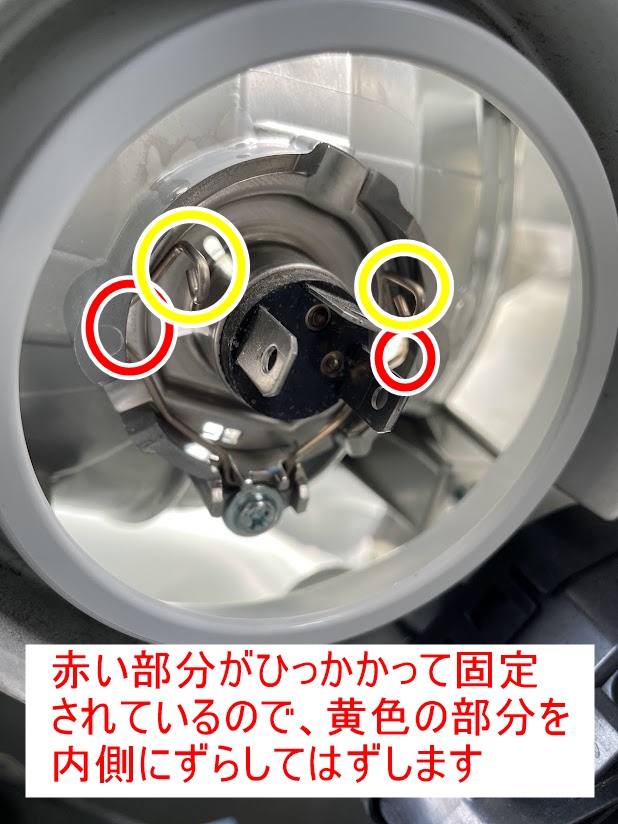

車種により、ひっかかり部分の形状が違います。

この画像では赤い部分を内側にずらすととれる構造です。

黄色の部分を両方同時に内側に押すと赤い部分がはずれます。

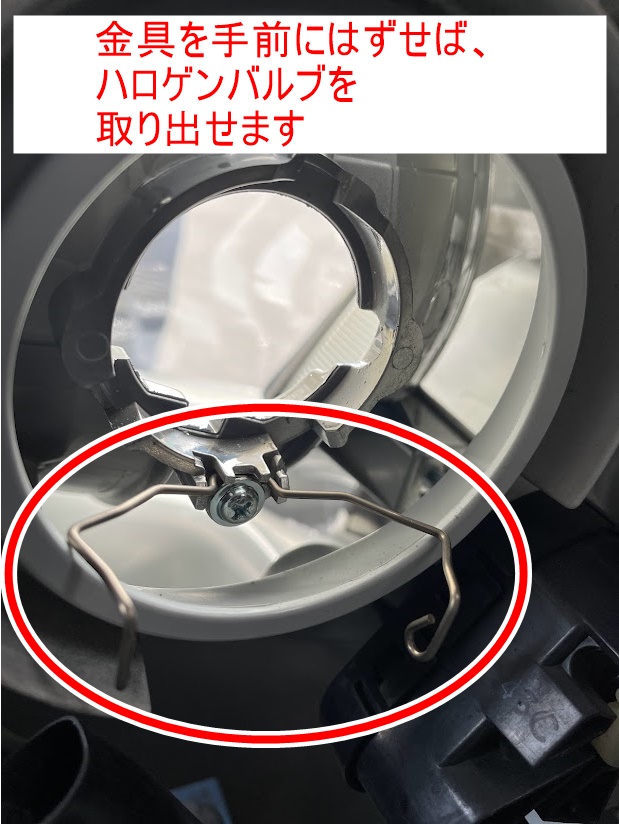

金具が両方とれたら、手前に倒します。バルブがぽろっと落ちるので気を付けて！

そっと押さえて、取り出します。このとき、バルブの先端部分をできるだけ触らないように注意です。根本の金具部分を持ちましょう。

では、次に新しいLEDバルブを装着します。

H4バルブには３つの突起があり、一番大きい突起が上にくるように入れると、ぴったり収まります。

片手で押さえながら、金具で固定します。固定した後は、ぐらぐらしないか確認！

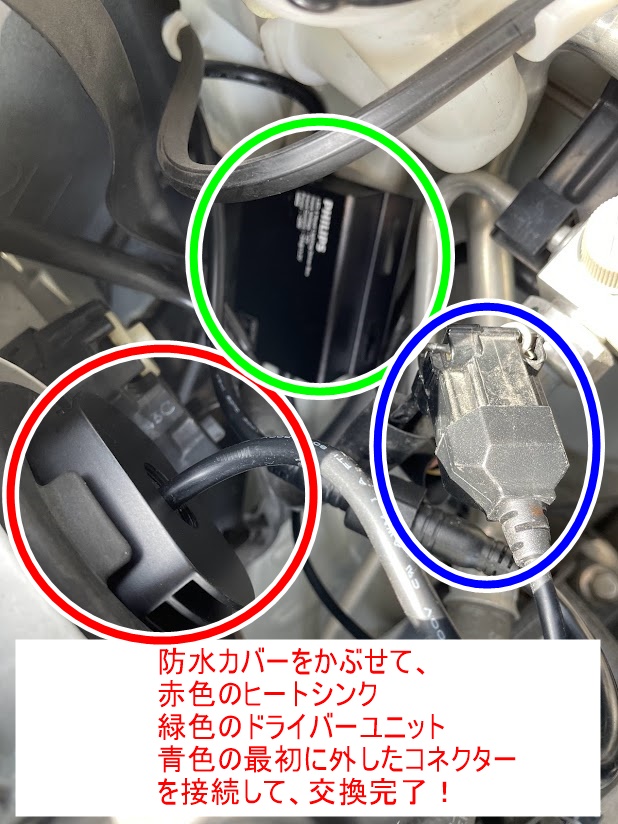

防水カバーをつけた後に、ヒートシンクを回してとりつけます。

ドライバーユニットを水のかからない＆高温にならなさそうな場所に固定（今回はマジックテープで固定）します。

一番最初にはずしたコネクターとドライバーユニットと接続します。
